WK®SWRO MACHINE 膜塊化海水淡化機 V1

WK®SWRO MACHINE

膜塊化海水淡化機



1  簡介

SW系列海水反滲透機設計用來將海水和高含鹽的苦鹹水製成高品質的可飲用水，產水能力每天 2 到 10 噸。結合純水反滲透裝置，可以進一步獲得超純水。如需詳情，請聯繫我們。

SW系列海水反滲透機採用最流行的反滲透技術。該系採用模組化設計，可以成套疊加，主機單元各自獨立，既能保證設計水量，又可以作為備件或安全設備。

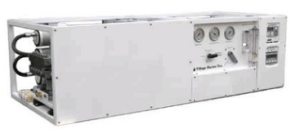

注：上圖僅作參考，請以實物為准。
採用易用設計，電腦獨立控制，家電化。
採用框架設計，可有效避免操作和運輸途中對主體設備和管路可能造成的損傷。
核心功能零件，皆為自產，確保服務安全。

2  工藝

取水泵將海水從海灘井等地取出送到原水池（如果很近，水質很好，可以直接送到反滲透機）。海水經給水泵增壓送到砂濾器過濾顆粒，再經過兩級濾芯過濾，進入高壓泵，經高壓泵增壓送到反滲透膜，獲得淡水，濃水卸壓後排放。

3  特點

  • 模組化設計增加了使用和安裝的靈活性，如進水水質很好時，可省去砂濾裝置，給水直接進入反滲透主機；另外當設備擺放空間受限、房間進出口受限或搬運設備受限時，模組化設計適應性更好。
  • 一體化設計可極大減少現場安裝時間和安裝人工量。
  • 簡化工藝，給水泵也作為砂濾的反洗泵。
  • 絕對精度保安篩檢程式確保高壓泵和反滲透膜的運行安全。
  • 使用高壓軟管來簡化連接，降低振動和噪音，並部分消除水錘的影響。
  • 無焊接的雙相鋼管道和管件，帶來極強的耐腐蝕性和更長的壽命。
  • 304 不銹鋼機架加上防腐漆，有效保障框架不受鹽霧和漏液的腐蝕。
  • 電控採用 IP54 防護等級，同時使用施耐德或歐姆龍元器件來保障運行可靠性。
  • 化學清洗泵可作為給水泵的備用，在給水泵故障時，繼續保障系統穩定運行。
  • 可選配的自動反洗升級套件，可使得砂濾再生自動化。
  • 可選配的紫外消毒器套件，可作為產水的最終保障。
  • 可選配的觸屏控制套件，可使得操作介面更友好。

 4  應用場合

  • 海島居民，偏遠缺水海濱地區居民
  • 酒店、度假村
  • 漁船、遊艇
  • 遊船、戰艦、公務船
  • 燈塔
  • 石油鑽井平臺
  • 高鹽地下苦鹹水

 5  技術參數

5.1進水要求







5.2 產水水質

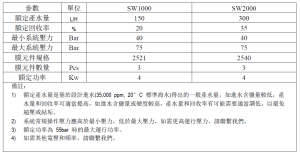

5.3 技術參數表

6  安裝

6.1 取水

海水反滲透機設計使用清潔海水（苦鹹水）作為原水。應盡可能使用海灘井取水、海灘預埋排管集水器或其他方式來獲得更好的原水水質。

如採用開放取水（直接從海中取水）且水中含有較多泥沙，建議使用增強的預處理如澄清池或慢濾池。不然的話，砂濾器的再生週期會縮短，保安濾器的濾芯壽命會縮短。

如採用開放取水，建議配置一個原水池。原水池有助於泥沙的沉降，並提供進水的緩衝（可分時段取水）。應在原水箱設置低液位，以避免原水泵的幹轉。

通常建議使用塑膠或 SS316 以上的不銹鋼製造的潛水泵或噴射泵（自吸泵）作為取水泵。

如需遠距離傳輸原水，可能需要一個中間增壓泵來避免流量不足。對於遠距離輸水，建議可使用 HDPE 材質的管道。

6.2 海水反滲透機

砂濾（SF）

第一級為砂濾，砂濾可濾除 100 微米以上的大多數顆粒。砂濾需定期反洗再生，週期視進水濁度而定。通常建議每 7 天反洗一次，或砂濾進出水壓差超過 0.8bar。

原水池或取水泵的來水經原水泵增壓送到砂濾。原水泵也用作砂濾的反洗泵。

通常石英砂不填裝，以避免運輸途中可能的砂濾器損壞。系統調試前，應裝填石英砂。

保安濾器

第二級過濾為預濾器，採用 3 微米公稱精度（過濾效率 85%）或更好的深層過濾濾芯。第三級過濾為主濾器，採用 10 微米絕對精度（過濾效率 99.9%）或更好的濾芯。

使用正確的濾芯是有效保障高壓泵和反滲透膜的運行安全性的關鍵。在系統啟動前安裝預濾器和主濾器的濾芯。

注意：強烈建議使用乾通配置的原裝濾芯。

反滲透（RO）

過濾後的水經由柱塞泵加壓到 50-60 bar，送到反滲透膜。這臺高壓泵是容積式泵，流量與轉速成正比，與背壓無關。如果進水含鹽量有變化，高壓泵的產生的壓力會自動適應系統的變化。

為避免膜的損壞，膜的產水側和進水側的壓差不能超過 0.5bar。

為避免運輸途中幹膜或膜長微生物，膜是單獨包裝存放的，未裝入中。系統啟動前應將膜裝上。

產水流量和回收率可由濃水管路上的壓力調節閥來控制。選配能量回收裝置套件的系統，回收率是基本固定的，產水流量僅可通過變頻器來調節。

化學清洗單元(CIP)

清洗泵兼具沖洗和化學清洗兩種用途，也用作給水泵的備用泵。

6.3 水箱

如果有原水箱，為避免原水泵幹轉，應至少應裝一個低液位開關。

在產水箱上裝高、低液位開關，並連到控制櫃中，系統可實現自動制水。即低液位時自動開啟，高液位時自動關停。

如產水箱很大，產水在水箱中停留時間較長，則產水箱應加蓋，避免陽光照射。如果產水停留超過 3 天，可在產水中投加少量次氯酸鈣或次氯酸鈉來抑制細菌的生長。也可通過特別要求，可將系統自帶的加藥裝置投加點改到產水端，用來給產水投加次氯酸鈣或次氯酸鈉。

如果產水箱是一個高位水箱（水塔），在產水管路上裝一個止回閥，避免在 RO 產水側產生背壓。

7  存儲、服務和質保

7.1 存儲

  • 設備應盡可能安放或儲存在平坦、乾燥且通風的地方。操作時環境溫度：+2°C 到 +50°C
  • 存儲溫度： -5°C to +60°C – 但必須滿足
  • 以下條件：系統的水已放空；系統的進出口已封住；
  • 反滲透膜和濾芯已取出，並單獨存放。系統啟動前再裝膜。

注：反滲透膜應存儲在無光照，乾燥通風的地方，存儲溫度為 5-35 °C。

7.2 維護

適當的維護可以有效延長系統的壽命。

短期停機

系統停機後，CIP 泵會自動用產水沖洗系統。低劑量清洗藥劑或殺菌劑（非氧化性）可以直接加入 CIP 水箱，在停機沖洗時自動完成對 RO 膜的保養。

注意：只有非氧化性殺菌劑（如 NaOH、Na4EDTA、DBNPA 等）才可用來做反滲透膜保養，絕對不可使用氧化性殺菌劑（如次氯酸鈣或次氯酸鈉）。

通常短期停機少於 3 天，系統可不沖洗。

長期停機

如系統停機超過 3 天，系統應每 3 天啟動 15 分鐘，並用淡水沖洗系統。同時，為避免砂濾生物污染，應反洗砂濾。

如系統停機超過 3 個月，系統應使用含保養藥劑的 RO 產水進行沖洗，且系統應每 7-10 天啟動 15 分鐘，並用含保養藥劑的 RO 產水進行沖洗。同期，應再生砂濾器。

如系統停機超過半年，建議將反滲透膜做一次化學清洗，然後取出膜單獨存放。

日常維護



  1. 定期反洗再生砂濾器。我們建議每 7 天或砂濾進出水壓差超過 8bar，反洗和正洗一次。



  1. 定期更換預濾器和主濾器濾芯。我們建議每 30 天或單個濾器進出口壓差超過 1bar，更換濾芯。



注意：建議預濾器使用 3 微米公稱精度（過濾效率 85%）或更好的濾芯（通常為熔噴濾芯）；主濾器使用 10 微米絕對精度（過濾效率 99.9%）或更好的濾芯（通常為折疊濾芯）。



  1. 定期使用藥劑（如非氧化性殺菌劑或 NaOH）低劑量保養反滲透膜。



  1. 定期清除設備上的灰塵和鹽漬。



  1. 定期化學清洗，乾通建議每 6 個月進行一次化學清洗。





7.3 服務

如產品出項任何故障，請聯繫公司。

7.4 質保

如果設備按照要求運行，提供自調試之日起 12 個月的質保，但最長不超過自出廠之日起 18 個月。
