WK® MBR UF 膜與GE膜實際運行情況對比

第一章 項目簡介

某國企淨水裝置濃鹽 WK® MBR UF 系統，日處理量 3600m3，工藝進水為濃鹽廢水，

採用工藝為：二級破氰除氟+膜生物反應+反滲透+納濾。

第二章 WK® MBR UF 系統主要設備參數

1. WK® MBR UF 膜

膜片型號：WK®-MW36C

膜面積：36m2

膜箱型號：WK®-UW600c

膜箱含膜片數量：48 片

單個膜池膜箱數量：2 個

膜池數量：3 個

總膜箱數：6 個

總膜片數量：288 片

總膜面積：10368m2

設計產水量：3600m3

設計膜通量：14.5L/(m2•h)

配：管道連接器，產水蝶閥、曝氣管蝶閥

2. 產水泵

廠商：格蘭富 PACO

型號：CL40131-133271

流量：74m3/h

揚程：12m

葉輪直徑：289mm

電機功率：5.5kw

主管徑：DN200

泵出口管徑：DN100

數量：3 臺

配：氣動控制閥，真空發生器，真空度壓力感測器，產水濁度儀，電磁流量

計

3. 反洗泵

廠商：格蘭富 PACO

型號：CL40101-133271

流量：168m3/h

揚程：12.7m

葉輪直徑：227mm

電機功率：11kw

主管徑：DN200

數量：2 臺（1 用 1 備） 配：氣動控制閥

4. 污泥回流泵

名稱：IHF 型氟塑膠合金離心泵

廠商：江蘇雙達泵閥集團有限公司

型號：150-125-250

流量：182m3/h

揚程：12m

轉速：1450r/min

電機功率：18.5kw

主管徑：DN200

總管：DN300

數量：3 臺

配：氣動控制閥、電磁流量計

5. 產水提升泵

名稱：IH 型化工離心泵

型號：150-125-400

揚程：50m

轉速：1450r/min

電機功率：45kw

主管徑：DN250

配：氣動控制閥、電磁流量計

6. 儀錶用空氣儲罐

類別：第Ⅱ類低壓容器 編號：12-TR026

設計壓力：1.6MPa

耐壓實驗壓力：2MPa

最高允許工作壓力：1.0MPa

設計溫度：90℃

容積：1.13m3

淨重：655kg

主體材料：Q345R 16MnⅡ

配：空氣篩檢程式

第三章 我司WK® MBR UF 膜與 GE 膜實際運行情況對比分析

某國企的 3600TPD 污水站，已正常運行兩年，現場共有三座膜池。一座膜池

中使用 GE 膜運行產水，另外兩座膜池，業主選用了我司的創新型WK® MBR UF膜，實際運行情況並不差於 GE 膜，從而給業主節省了大量的生產成本。

一、19 年年初我們在現場取得業主記錄的部分運行數據，從而來對我司WK® MBR UF膜與 GE膜運行情況進行對比

產水流量

經對比一個半月的各膜池平均產水流量，發現我司WK® MBR UF膜產水量比較穩定，且和 GE 膜產水量相近。

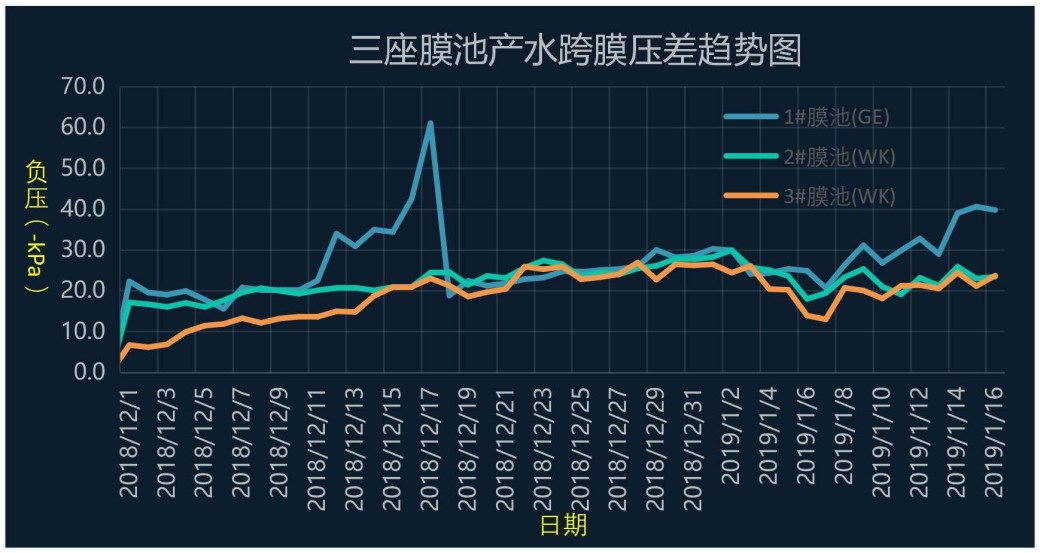

產水時跨膜壓差

經對比一個半月的各膜池平均跨膜壓差，發現我司WK® MBR UF膜壓差相對較低。

產水濁度

經對比一個半月的各膜池平均產水濁度，發現我司WK® MBR UF膜產水濁度相對較低，一個半月只有一天的平均產水濁度高於合同要求濁度。

內蒙古多倫煤化工廢水WK®  MBR UF膜應用案例

【项目名稱】内蒙古多伦煤化工废水MBR處理工程

【專案地點】内蒙古锡林郭勒盟多伦县淖尔镇盆窑村
【進水】煤化工浓盐废水经生化处理后的水
【出水用途】達到反滲透進水標准濁度要求0.5NTU以下
【建成時間】2017年7月
【运行时长】3月
【项目水量】4680m3/d
本項目採用我司最先進的膜組件工藝，使用5代排片膜組件替換GE膜組件。WK® MBR UF膜5代膜組件具有高的抗污染性能。有效減緩膜在使用過程中的污染，且過濾精度較高。本工藝中MBR膜作為反滲透的預處理工藝，要求極高，目前MBR表現非常穩定，濁度、負壓都處於穩定狀態。

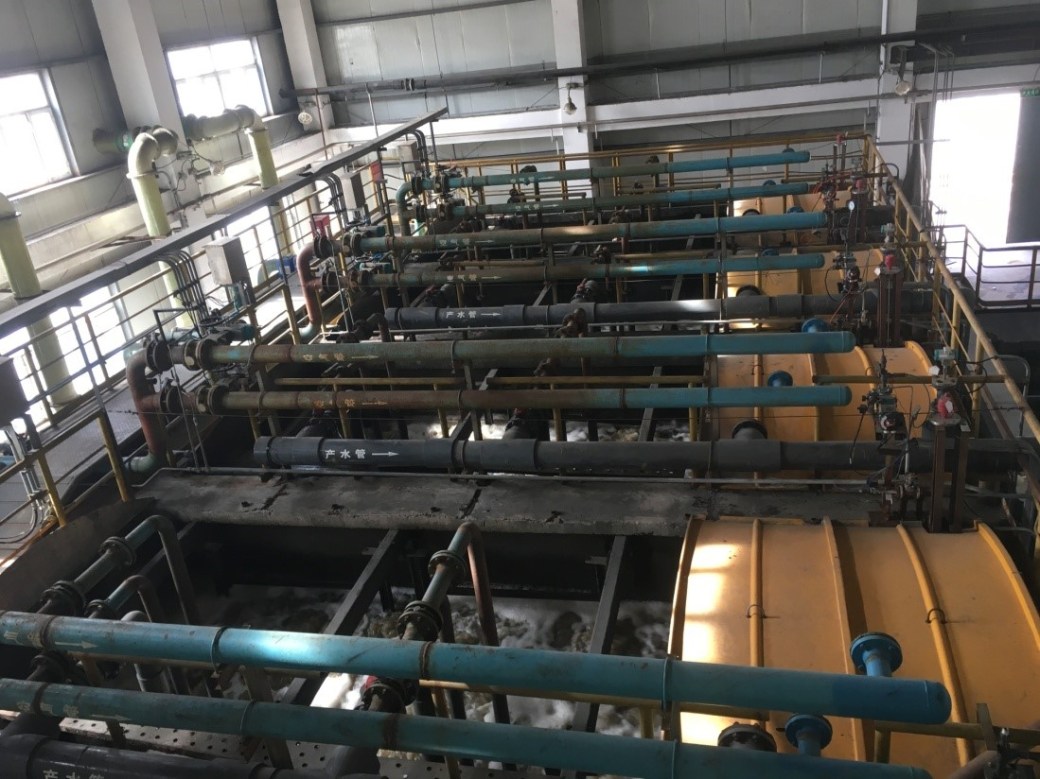

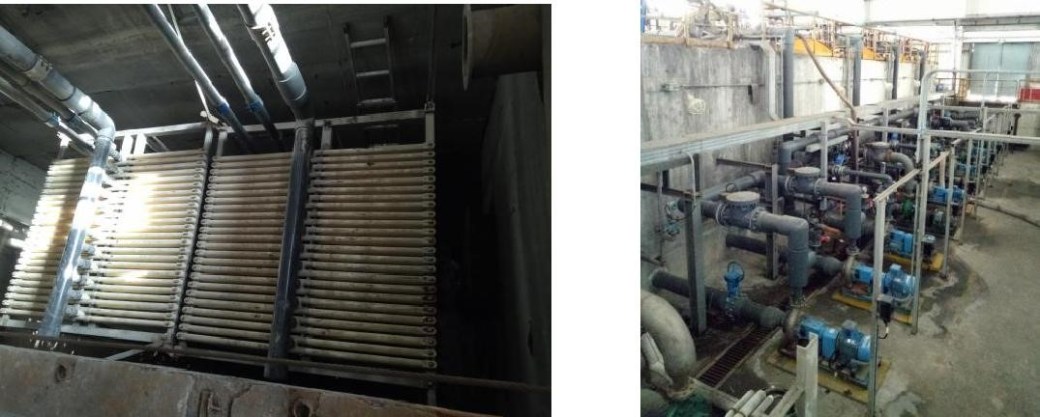

圖1 WK® MBR UF現場運行俯視圖

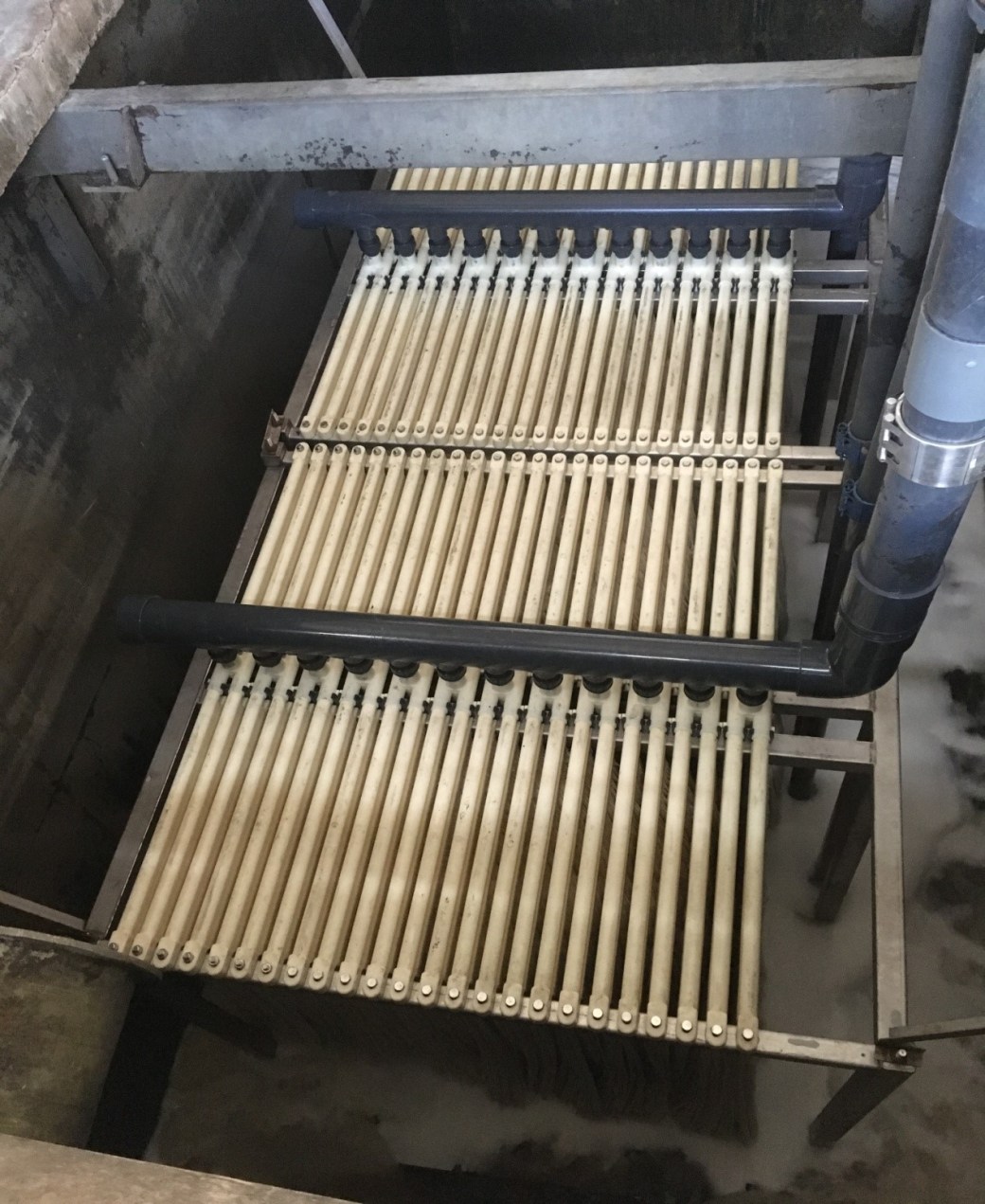

图2 WK® MBR UF膜組件安裝示意圖

【WK® MBR UF膜系統配置】
膜片型號：WK® MW36c
單個膜箱數量：48片
膜箱規格：WK® UW-780c
膜箱數量：6個
【WK® MBR UF项目运行参数情况】

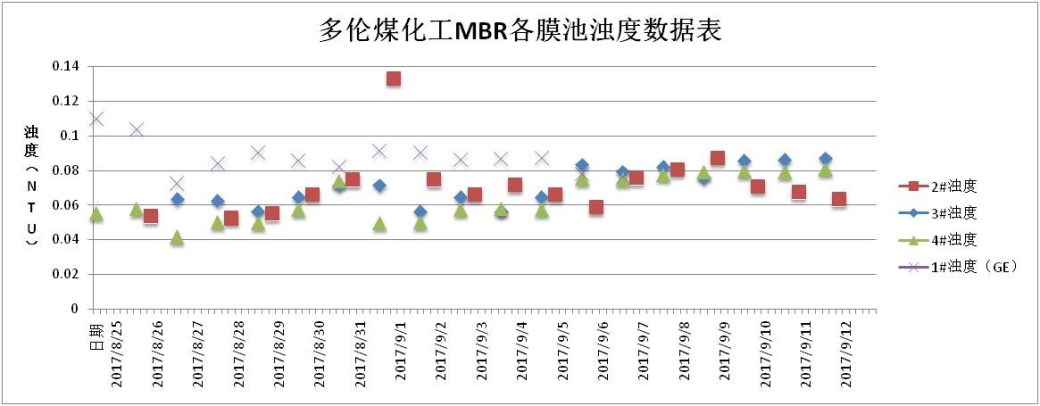

1、 WK® MBR UF產水濁度變化曲線如下圖

圖3 WK® MBR UF產水濁度變化曲線
WK® MBR UF品牌5代膜分別安裝於2#、3#、4#池中，1#池中安裝的是未更換的GE膜組件。運行數據曲線如圖3，圖中可以看出WK® MBR UF品牌膜在運行過程中濁度基本浮動在0.06NTU上下。1#膜池的GE膜表現的產水濁度在0.8~0.1之間甚至有超過0.1時候。故WK® MBR UF品牌的5代膜具有較好的過濾精度，過濾性能與進口GE膜能夠相媲美。

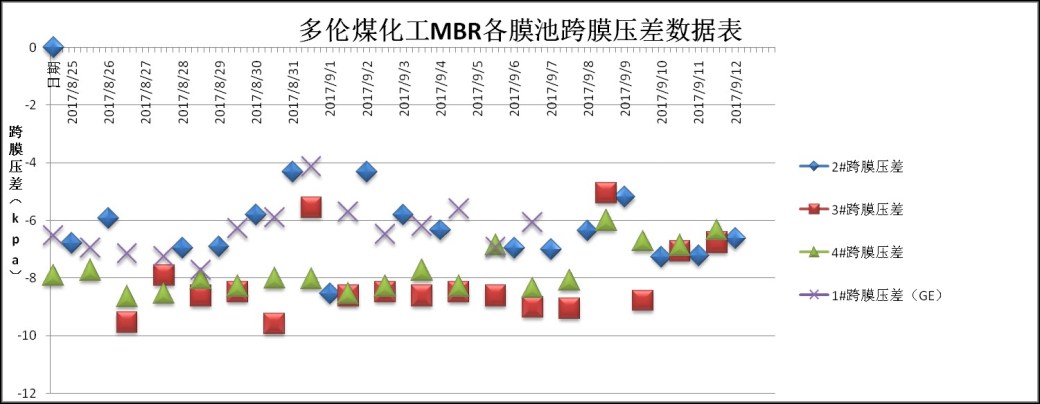

2、 產水負壓變化曲線如下圖

圖4 WK® MBR UF膜運行跨膜壓差運行數據圖

根據圖4數據變化曲線可以看出，3#、4#產水負壓基本都浮動在-8Kpa上下。2#負壓浮動在-6Kpa。由於過濾精度高於GE，故負壓略高，但負壓長期保持在一個穩定水準。證明WK® MBR UF 5代膜具有長期抗污染性能。且表現良好。
【WK® MBR UF 项目进出水感官对比】

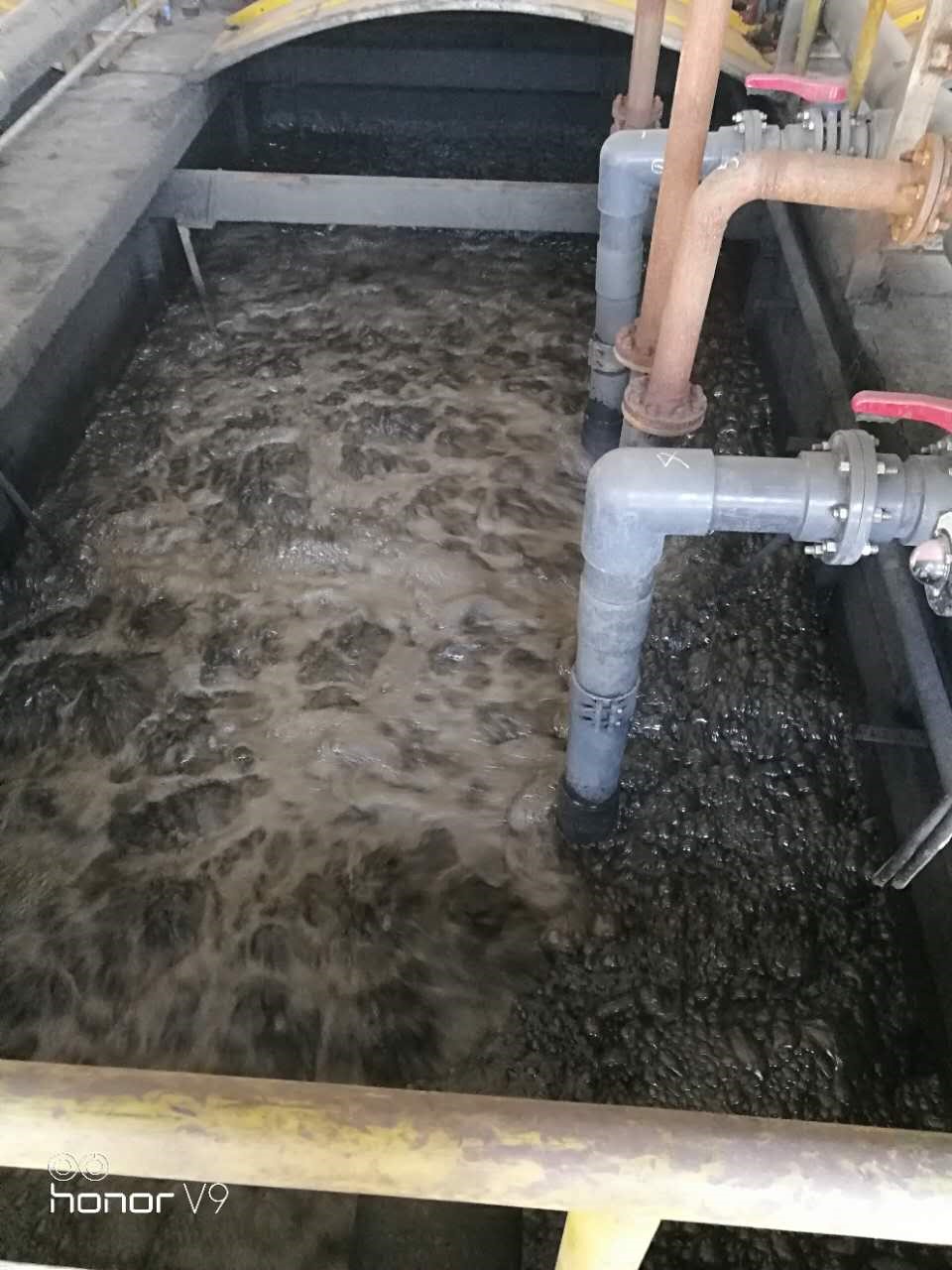

圖5 WK® MBR UF膜池進水

圖6 WK®  MBR UF膜產水

2019 年 7 月 13 日
